A kolektor frac to wysokociśnieniowy system dystrybucji płynu stosowany w operacjach szczelinowania hydraulicznego w celu kierowania, kontrolowania i dystrybucji płynu szczelinującego pod ciśnieniem z wielu pompowni do jednej lub większej liczby głowic odwiertu jednocześnie. W skrócie: bez kolektor frac fizycznie niemożliwe jest skoordynowanie wydajności 10–40 pomp wysokociśnieniowych w jednym odwiercie przy ciśnieniach i natężeniach przepływu wymaganych przez nowoczesne operacje wykańczające. Typowy kolektor pękający musi wytrzymać ciśnienie robocze 10 000–20 000 psi i natężenie przepływu przekraczające 100 baryłek na minutę (bpm), co czyni go jednym z najbardziej wymagających mechanicznie elementów wyposażenia w każdym odwiercie. W tym artykule wyjaśniono, jak to zrobić kolektor fracs pracy, główne typy projektów, kryteria wyboru, najlepsze praktyki operacyjne i rozwijająca się technologia zmieniająca kształt tej krytycznej kategorii sprzętu.
Co to jest kolektor Frac? Funkcje i podstawowe komponenty
A kolektor frac funkcjonuje jako centralny węzeł płynowy w obszarze szczelinowania hydraulicznego — agregujący przepływ z wielu pomp, zapewniający izolację i kontrolę przepływu oraz dostarczający płyn pod kontrolowanym ciśnieniem do żelaza do obróbki głowicy odwiertu. Jest koncepcyjnie podobny do węzła autostradowego: wiele pasów ruchu o dużym natężeniu (pompy z pompą) łączy się w kontrolowaną ścieżkę przepływu prowadzącą do jednego miejsca docelowego (odwiertu).
Podstawową funkcją a kolektor pękający jest potrójny: dystrybucja płynu, wyrównywanie ciśnienia i elastyczność operacyjna. Bez kolektora podłączenie 20 pojedynczych pompowni bezpośrednio do pojedynczej głowicy odwiertu wymagałoby niemożliwej do opanowania plątaniny żelaza pod wysokim ciśnieniem, bez możliwości odizolowania poszczególnych pomp w celu konserwacji, zamiany między studniami bez przerywania pracy lub zarządzania skokami ciśnienia podczas uruchamiania i wyłączania pomp.
Kluczowe elementy kolektora Frac
- Korpus głowicy (otwór główny): Centralna rura lub kuty korpus, przez który przepływa cały płyn. Średnice głównych otworów zwykle wahają się od 4 cali do 7 cali (nominalnie), a grubość ścianki jest zaprojektowana tak, aby wytrzymać ciśnienie rozrywające wynoszące 1,5–2 × ciśnienie robocze. Większość korpusów głowic jest wykonana ze stali chromowo-molibdenowej 4130 lub 4140, poddanej obróbce cieplnej w celu uzyskania granicy plastyczności powyżej 100 000 psi.
- Przyłącza wlotowe (po stronie pompy): Indywidualne przyłącza wysokociśnieniowe, do których przyłączane są przewody tłoczne ciężarówki z pompą. Standardowe kolektor frac posiada 8–24 porty wlotowe, każdy wyposażony w zawór grzybowy lub zasuwę do indywidualnej izolacji pompy. Typy połączeń obejmują złącze młotkowe (rys. 1502 lub 2002), kołnierzowe lub własne systemy szybkozłączy.
- Przyłącza wylotowe (od strony studni): Wyloty wysokiego ciśnienia prowadzące do obróbki żelaza i głowicy odwiertu. W operacjach wielodołkowych wykorzystywane są kolektory z 2–8 portami wylotowymi, co umożliwia jednoczesne lub sekwencyjne oczyszczanie wielu odwiertów bez konieczności przestawiania się między etapami.
- Zawory odcinające: Zasuwy lub zawory grzybkowe na każdym porcie wlotowym i wylotowym umożliwiają indywidualną izolację dowolnego połączenia pompy lub studni bez wyłączania całego rozprzestrzeniania się. Zawory te są zwykle uruchamiane hydraulicznie lub ręcznie i przystosowane do pełnego ciśnienia roboczego w kolektorze.
- Zawór nadmiarowy ciśnienia (PRV): Element krytyczny dla bezpieczeństwa, który automatycznie odprowadza płyn, jeśli ciśnienie w kolektorze przekracza maksymalne dopuszczalne ciśnienie robocze (MAWP). PRV są zwykle ustawiane na 105–110% MAWP.
- Manometry i porty oprzyrządowania: Monitorowanie ciśnienia w czasie rzeczywistym w wielu punktach umożliwia wczesne wykrywanie ograniczeń przepływu, nieszczelności zaworów lub anomalii pompy. Nowoczesne kolektor fracs zintegrować elektroniczne przetworniki ciśnienia podłączone do systemu gromadzenia danych wozu zabiegowego.

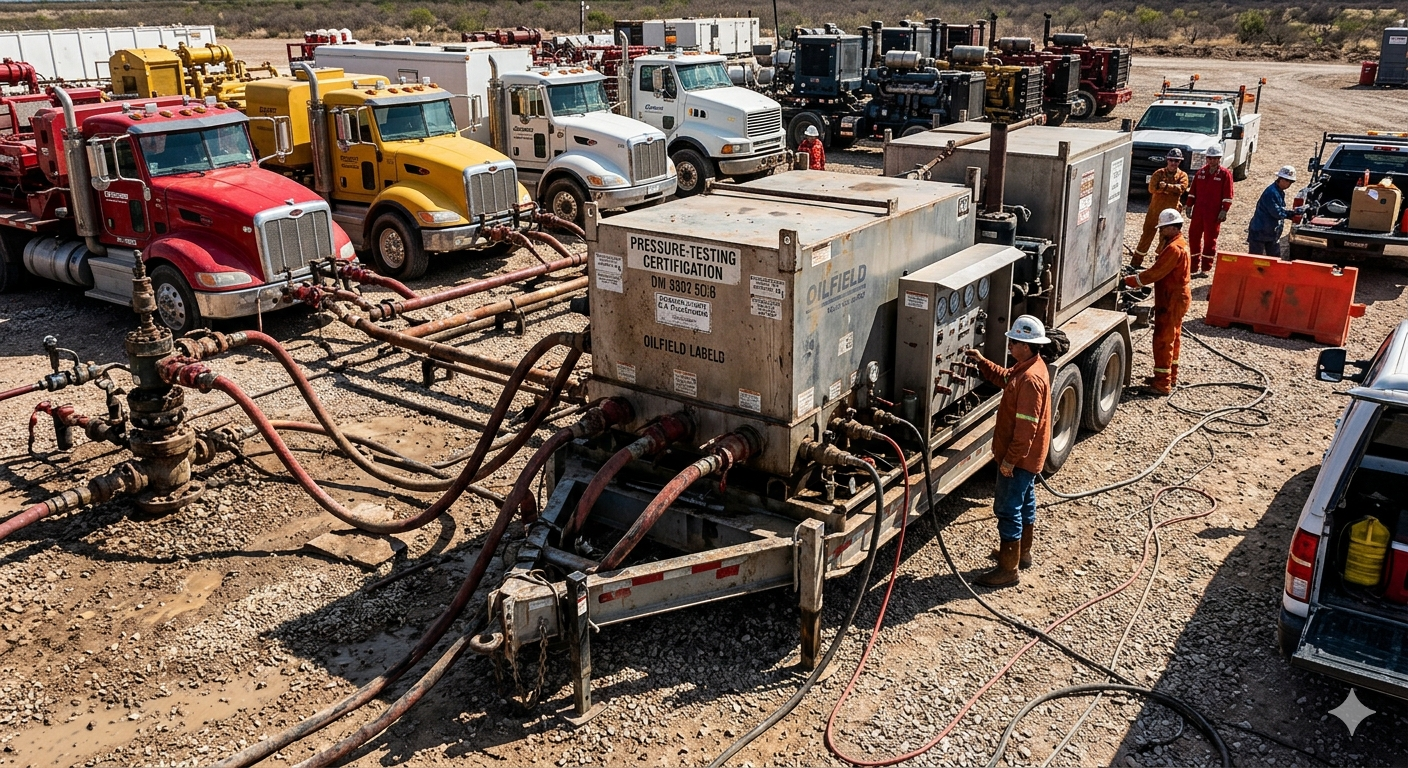

- Rama płozy / przyczepy: Zespół kolektora montowany jest na stalowej płozie lub przyczepie dopuszczonej do ruchu drogowego w celu transportu i szybkiego rozmieszczenia. Jednostki montowane na przyczepie mogą być ustawiane i podłączane w ciągu 45–90 minutut przez standardową załogę frac.
Rodzaje kolektorów Frac: tradycyjne, Zipper i Combo
The kolektor frac Rynek ewoluował od prostych głowic jednoodwiertowych do wyrafinowanych systemów wieloodwiertowych, zdolnych do jednoczesnego szczelinowania sąsiadujących odwiertów. We współczesnych operacjach dominują trzy podstawowe konfiguracje:
| Parametr | Rozdzielacz jednostudzienkowy | Rozdzielacz zamka błyskawicznego | Rozdzielacz kombinowany / wielodołkowy |
|---|---|---|---|
| Wells podany | 1 | 2 (naprzemiennie) | 2–8 |
| Typowe porty wlotowe | 8–16 | 16–24 | 20–40 |
| Typowe ciśnienie robocze | 10 000–15 000 psi | 10 000–15 000 psi | 10 000–20 000 psi |
| Tryb operacyjny | Etapy sekwencyjne | Na przemian 2 studnie | Równoczesne lub sekwencyjne |
| Czas montażu | 45–90 min | 2–4 godz | 4–8 godz |
| Wykorzystanie pompy | ~60–70% | ~80–90% | ~85–95% |
| Koszt kapitału (względny) | Niski (wartość bazowa) | Średni (40–80%) | Wysoka (100–200%) |
| Najlepsza aplikacja | Podkładki jednodołkowe, eksploracyjne | Pady 2-dołkowe, wiercenie padowe | Podkładki wielodołkowe, jednoczesne frac |
Tabela 1: Porównanie trzech głównych konfiguracji kolektora do szczelinowania według kluczowych parametrów operacyjnych i komercyjnych. Rozdzielacze Zipper i Combo zapewniają znacznie większe wykorzystanie pompy kosztem większej złożoności i inwestycji kapitałowych.
Kolektor Zipper Frac: jak podwaja wydajność pompy
The zamek błyskawiczny kolektora frac to najważniejsza innowacja operacyjna w projektowaniu kolektorów szczelinowych w ciągu ostatnich dwóch dekad. W konfiguracji zamka błyskawicznego jedna pompa przełącza się na zmianę pomiędzy dwoma sąsiednimi odwiertami – podczas gdy jeden odwiert jest pękany, drugi jest perforowany i przygotowywany do następnego etapu. Eliminuje to czas nieprodukcyjny (NPT) pomiędzy etapami, który stanowi 30–40% całkowitego czasu ukończenia operacji w jednym odwiercie.
Zaleta hydrauliczna jest równie znacząca: badania wykazały, że pękanie zamka błyskawicznego na sąsiednich równoległych bokach tworzy wzorce interferencji pęknięć, które zwiększają całkowitą objętość zbiornika stymulowanego (SRV) o 15–25% w porównaniu do sekwencyjnego szczelinowania w jednym odwiercie. Pęknięcia z jednego odwiertu „wpychają” się do zbiornika w kierunkach, które uzupełniają geometrię pęknięcia sąsiedniego odwiertu, poprawiając efektywność drenażu w poprzek złoża.
Standard zamek błyskawiczny kolektora frac składa się z dwóch oddzielnych korpusów rozgałęźnych połączonych przekrojem z zaworami odcinającymi, co pozwala na przekierowanie całej dawki pompy ze studni A do studni B poprzez otwarcie i zamknięcie dwóch zaworów – operacja przełączania zajmuje mniej niż 60 sekund.
Wartości ciśnienia w kolektorze Frac: wybór właściwej klasy
Ciśnienie znamionowe jest specyfikacją o największym znaczeniu dla bezpieczeństwa przy wyborze a kolektor frac . Niedoszacowanie ciśnienia znamionowego jest główną przyczyną katastrofalnych awarii kolektora, które mogą być śmiertelne i skutkować incydentami kontrolnymi odwiertu. W branży stosuje się ustandaryzowany system klas ciśnienia zgodny z API 6A i API 16C:
| Klasa ciśnienia | Ciśnienie robocze (psi) | Ciśnienie próbne (psi) | Typowe zastosowanie | Wspólna Formacja |
|---|---|---|---|---|
| 10 tys | 10 000 | 15 000 | Konwencjonalne szczelinowanie, płytkie studnie | Basen Permski (niektóre strefy) |
| 15 tys | 15 000 | 22 500 | Standardowe szczelinowanie łupków, wiercenie padowe | Marcellus, Eagle Ford, Haynesville |
| 20 tys | 20 000 | 30 000 | Głębokie studnie Ultra-HPHT | Głębokie Haynesville, MIARKA/STOS |
Tabela 2: Standardowe klasy ciśnienia w kolektorze szczelinowym z odpowiednimi ciśnieniami próbnymi i typowymi zastosowaniami w formowaniu. Wszystkie komponenty kolektora frac zawierające ciśnienie muszą zostać poddane testom hydrostatycznym do ciśnienia roboczego 1,5x przed rozmieszczeniem zgodnie z wymaganiami API 16C.
Wybór 15 tys. kontra 20 tys kolektor frac nie jest jedynie kwestią marginesu bezpieczeństwa – ma to bezpośredni wpływ na koszty. Zespół kolektora o wartości znamionowej 20 tys. może kosztować o 40–70% więcej niż równoważna jednostka o wartości 15 tys. ze względu na cięższe kute korpusy, grubsze ścianki, zawory o wyższej specyfikacji i wymagane bardziej rygorystyczne testy kwalifikacyjne materiałów. Jednakże użycie kolektora 10K lub 15K w formacji wymagającej ciśnienia leczniczego 18 000 psi stwarza niedopuszczalne ryzyko awarii utrzymywania ciśnienia.
Materiały i metalurgia: co sprawia, że kolektor Frac wytrzymuje działanie ścierne pod wysokim ciśnieniem
Rozdzielacz Frac komponenty poddawane są wyjątkowo uciążliwej kombinacji naprężeń mechanicznych: cyklicznemu obciążeniu wysokim ciśnieniem na każdym etapie, erozji spowodowanej płynem wypełnionym propantem o dużej prędkości (stężenie piasku 0,5–4 funtów/gal przy prędkościach 40–80 stóp/s), atakowi chemicznemu spowodowanemu wstępnym płukaniem kwasem i reduktorami tarcia oraz zmęczeniem wynikającym z powtarzających się cykli zwiększania ciśnienia na setkach etapów rocznie.
Materiały korpusu i nagłówka
Główny korpus nagłówka pliku a kolektor frac jest zwykle kuty ze stali chromowo-molibdenowej AISI 4130 lub 4140, poddawanej obróbce cieplnej do minimalnej granicy plastyczności 75 000–100 000 psi (klasa L lub klasa P według API 6A). Konstrukcja kuta jest obowiązkowa — konstrukcje żeliwne lub spawane nie są w stanie niezawodnie wytrzymać cyklicznego obciążenia zmęczeniowego w procesie szczelinowania. Kucie eliminuje wewnętrzne puste przestrzenie i kierunkowe słabości ziaren, które sprawiają, że odlewy są podatne na pękanie zmęczeniowe.
W przypadku zastosowań w środowisku kwaśnym (obecny H₂S) materiały muszą spełniać wymagania NACE MR0175 / ISO 15156, które ograniczają maksymalną twardość do 22 HRC, aby zapobiec pękaniu naprężeniowemu siarczkowemu. Kwaśna obsługa kolektor fracs zamiast stopów o wysokiej wytrzymałości stosuj niskostopowe stale węglowe o kontrolowanym składzie chemicznym, akceptując niższe wartości ciśnienia w zamian za odporność na kwasy.
Technologie ochrony przed erozją
Głównym mechanizmem zużycia jest erozja proponu kolektor frac korpusach, zwłaszcza na trójnikach, kolankach i gniazdach zaworów, gdzie prędkość przepływu i turbulencja osiągają szczyt. Stosowane są trzy podstawowe strategie łagodzenia erozji:
- Wymienne rękawy: Wkładki z węglika lub stali hartowanej wyściełające otwór wewnętrzny w strefach wysokiej erozji. Zaprojektowano je jako części eksploatacyjne, które można wymieniać podczas planowej konserwacji bez konieczności wymiany całego korpusu kolektora. Standardowa tuleja ścieralna ma żywotność 200–500 stopni szczelinowania, w zależności od stężenia i rodzaju propanta.
- Zespół zaworów z węglika wolframu: Zasuwy i zawory grzybkowe stosowane w szczelinowaniu wykorzystują gniazda i elementy wyposażenia z węglika wolframu o twardości Vickersa wynoszącej 1500–2400 HV — znacznie twardszej niż przepływający przez nie piasek kwarcowy o gęstości 100 mesh (około 800 HV).
- Optymalizacja geometrii ścieżki przepływu: Nowoczesne kolektor frac projekty wykorzystują obliczeniową dynamikę płynów (CFD) w celu optymalizacji geometrii otworu wewnętrznego, zmniejszając turbulencje na złączach o 20–40% i wydłużając średni czas pomiędzy konserwacjami związanymi ze zużyciem.
Operacje na kolektorze Frac: montaż, testowanie przed przystąpieniem do pracy i wykonanie etapowe
Prawidłowa procedura operacyjna dla a kolektor frac jest równie ważne jak specyfikacja sprzętu. Większość awarii sprzętu na miejscu jest spowodowana błędami proceduralnymi — nieodpowiednimi próbami ciśnieniowymi, niewłaściwą kolejnością zaworów lub awariami połączeń — a nie wadami sprzętu.
Protokół próby ciśnieniowej przed pracą
Każdy kolektor frac zespół musi zostać poddany próbie ciśnieniowej przed każdą pracą pod kątem maksymalnego przewidywanego ciśnienia roboczego lub znamionowego ciśnienia roboczego kolektora, w zależności od tego, które z nich jest niższe. Standardowy protokół obejmuje:
- Próba niskociśnieniowa (200–500 psi): Potwierdza, że wszystkie połączenia zostały wykonane prawidłowo, a zawory są osadzone. Przed kontynuowaniem wymagane jest 10-minutowe zatrzymanie przy zerowym spadku ciśnienia.
- Próba wysokociśnieniowa (do MAWP lub maksymalnego przewidywanego ciśnienia oczyszczania): Utrzymanie pełnego ciśnienia próbnego przez 10 minut z dopuszczalnym spadkiem większym niż 50 psi. Każdy większy zanik wymaga natychmiastowego zbadania i ponownego przetestowania przed rozpoczęciem operacji.
- Test działania zaworu: Każdy zawór odcinający jest cyklicznie otwierany i zamykany pod ciśnieniem w celu sprawdzenia prawidłowego działania. Zawór, który nie utrzymuje różnicy ciśnień, zostaje wycofany z eksploatacji i pominięty lub wymieniony.
- Weryfikacja nastawy PRV: Ciśnienie otwierania zaworu nadmiarowego jest sprawdzane na podstawie jego etykiety certyfikacyjnej. PRV w służbie frac powinny być ponownie certyfikowane co 12 miesięcy lub 500 godzin pracy, w zależności od tego, co nastąpi wcześniej.
Wykonanie etapu: Zarządzanie zaworami podczas pracy Frac
Na etapie pękania, kolektor frac operator jest odpowiedzialny za zarządzanie pozycjami zaworów wlotowych i wylotowych w czasie rzeczywistym. Standardowa procedura operacyjna wymaga:
- Nigdy nie zamykaj zaworu wylotowego (po stronie studni), gdy pompy pracują: Zamknięcie wylotu studni, gdy pompy pracują na pełnych obrotach, powoduje powstanie stanu „bezwładności” — skoki ciśnienia powodujące ciśnienie wyłączenia pompy w ciągu kilku sekund, potencjalnie przekraczające MAWP w kolektorze dolotowym. Przed zamknięciem zaworów po stronie studni należy wyłączyć wszystkie zespoły pompowe.
- Sekwencyjne załączanie pompy: Pompy są włączane pojedynczo poprzez indywidualne zawory wlotowe, co pozwala operatorowi monitorować reakcję ciśnienia i potwierdzać integralność kolektora przed dodaniem kolejnych pomp.
- Procedura przełączania kolektora zamka błyskawicznego: Podczas przełączania między studzienkami w trybie zamka, zawór studni odbiorczej jest otwierany przed zamknięciem zaworu studni uzdatniającej, co utrzymuje ciągły przepływ i zapobiega uderzeniom ciśnieniowym, które przyspieszają zużycie zaworu i złączki.
Technologia kolektora Frac nowej generacji: automatyzacja i zdalna obsługa
The kolektor frac przechodzi znaczącą transformację technologiczną napędzaną dążeniem branży do zdalnych i autonomicznych operacji w odwiertach – trend ten przyspieszają koszty pracy, względy BHP i integracja szczelinowania elektrycznego (e-frac).
Zautomatyzowane systemy sterowania zaworami
Następna generacja kolektor fracs zintegrować zawory uruchamiane hydraulicznie lub elektrycznie, sterowane z furgonetki oczyszczającej, co eliminuje potrzebę ręcznej obsługi zaworów rozgałęźnych przez personel w strefie wysokiego ciśnienia w pobliżu głowicy odwiertu. Zautomatyzowane systemy zaworów mogą wykonać sekwencję przełączania zamka błyskawicznego w czasie krótszym niż 5 sekund w porównaniu do 30–60 sekund w przypadku obsługi ręcznej, redukując NPT i wahania ciśnienia podczas przejścia do odwiertu.
Zaawansowane systemy sterowania obejmują logikę blokad, która zapobiega przypadkowemu stworzeniu przez operatorów stanu ciśnienia martwego — jeśli polecenie zamknięcia zaworu po stronie odwiertu zostanie wydane, gdy pompy przekraczają ustawiony próg natężenia przepływu, system ostrzega operatora i wymaga potwierdzenia przed wykonaniem polecenia.
Zintegrowane macierze czujników i konserwacja predykcyjna
Nowoczesne kolektor frac projekty wykorzystują ultradźwiękowe czujniki grubości ścianek w strefach o wysokiej erozji, przesyłające w czasie rzeczywistym dane dotyczące zużycia do wózka zabiegowego. Gdy grubość ściany w monitorowanym miejscu spadnie poniżej zadanego progu (zwykle 80% pierwotnej grubości projektowej), system oznacza komponent do kontroli lub wymiany w następnym zaplanowanym oknie konserwacji – zanim wystąpi awaria.
Czujniki emisji akustycznej mogą wykryć mikropęknięcia w korpusach kolektorów, zanim pęknięcia rozprzestrzenią się na ścianę, zapewniając wczesne ostrzeżenie o uszkodzeniach zmęczeniowych, których nie można przeoczyć kontroli wizualnej. Dane branżowe wskazują, że programy konserwacji predykcyjnej oparte na ciągłym monitorowaniu czujników mogą zwiększyć średnią kolektor frac żywotność o 20–35% i redukcję nieplanowanych awarii sprzętu o ponad 60%.
Kontrola i konserwacja kolektora Frac: czego wymagają normy branżowe
Rozdzielacz Frac wymagania dotyczące kontroli i konserwacji są regulowane przez API RP 7L, API 16C i specyficzne dla operatora programy kontroli jakości. Konsekwencje awarii kolektora — uwolnienie płynu pod wysokim ciśnieniem, potencjalny zapłon i obrażenia personelu — sprawiają, że zgodność nie podlega negocjacjom.
- Kontrola wizualna po pracy: Po każdym szczelinowaniu wszystkie powierzchnie zewnętrzne, punkty połączeń, trzpienie zaworów i manometry są sprawdzane wzrokowo pod kątem wycieków, uszkodzeń mechanicznych, rowków erozyjnych i korozji. Każda złączka wykazująca widoczną erozję na średnicy zewnętrznej jest wycofywana z eksploatacji w celu kontroli wymiarowej.
- Ultradźwiękowe badanie grubości (UT): Minimalną grubość ścianki mierzono we wszystkich strefach wysokiej erozji (trójniki, kolanka, korpusy zaworów) za pomocą skalibrowanych mierników ultradźwiękowych. Pomiary poniżej obliczonej minimalnej grubości ścianki (zgodnie z ASME B31.3 lub API 6A) wymagają natychmiastowego wycofania z eksploatacji.
- Kontrola magnetyczno-proszkowa (MPI) lub badanie penetracyjne (DPT): Wykonywane w strefach spoin, połączeniach gwintowych i obszarach zaobserwowanej erozji w celu wykrycia pęknięć powierzchniowych. MPI jest preferowany w przypadku materiałów magnetycznych; DPT stosuje się do stopów niemagnetycznych.
- Pełna recertyfikacja testu hydrostatycznego: Wymagane co roku lub po każdej naprawie, przy 1,5-krotnym ciśnieniu roboczym przez co najmniej 10 minut. Zapisy dotyczące ponownej certyfikacji muszą być powiązane z konkretnym numerem seryjnym rozdzielacza i przechowywane przez cały okres użytkowania sprzętu.
- Regeneracja i wymiana zaworów: Zawory odcinające w kolektorze szczelinowym zazwyczaj wymagają wymiany gniazda i uszczelki po 150–300 cyklach roboczych (otwieranie/zamykanie pod ciśnieniem). Odroczona konserwacja zaworu jest główną przyczyną nieszczelności zaworów w trakcie eksploatacji w trybie aktywnym kolektor fracs .
Często zadawane pytania: Kolektory Frac
P1: Jaka jest różnica między kolektorem frac a żelazkiem do obróbki?
A kolektor frac jest centralnym węzłem dystrybucyjnym, który agreguje przepływy z pomp i kieruje je do poszczególnych przyłączy studni. „Obróbka żelaza” odnosi się do segmentów rur wysokociśnieniowych, złączy młotkowych i kolanek łączących wylot kolektora z głowicą odwiertu. Kolektor jest stałym zespołem montowanym na płozie lub przyczepie; obróbka żelaza to zamontowane na miejscu rurociągi pomiędzy kolektorem a głowicą odwiertu, skonfigurowane inaczej dla każdego zadania. Obydwa muszą być przystosowane do tego samego ciśnienia roboczego, ale pełnią zasadniczo różne funkcje na ścieżce przepływu.
P2: Ile pompowni może obsłużyć kolektor frac?
Standard kolektor fracs są zaprojektowane z 8–24 portami wlotowymi. Typowa budowa dużej płyty w basenie permskim wykorzystuje 18–24 jednostki pomp, co wymaga kolektora z co najmniej taką liczbą przyłączy wlotowych. Każdy port wlotowy obsługuje pełne znamionowe natężenie przepływu jednego wózka pompy — zazwyczaj 25–50 uderzeń na minutę na jednostkę przy ciśnieniu roboczym. Główny otwór kolektora musi być tak dobrany, aby szczytowy przepływ całkowity (suma wszystkich aktywnych pomp) nie powodował wytworzenia prędkości płynu przekraczającej 30–40 ft/s, co stanowi próg erozji stali przy przepływie propantu.
P3: Co to jest „pocisk” w terminologii rozmaitości frac?
„Pocisk” (czasami nazywany „pociskiem frac” lub „kolektorem rakietowym”) to starszy, prostszy typ rakiety kolektor frac składający się z pojedynczego wydłużonego korpusu rozgałęźnego z wieloma portami wlotowymi i wylotowymi, ale minimalnie zintegrowanym sterowaniem zaworem. Nazwa wzięła się od cylindrycznego kształtu wczesnych konstrukcji. Nowoczesne systemy kolektorów w dużej mierze zastąpiły rakiety w wieloetapowych operacjach łupkowych ze względu na doskonałą zdolność kontroli przepływu, ale pociski nadal są używane w prostszych konwencjonalnych operacjach szczelinowania, gdzie głównym czynnikiem jest minimalizacja kosztów.
P4: W jaki sposób kolektor frac radzi sobie ze wzrostem ciśnienia po dodaniu lub usunięciu pompy?
Po dodaniu pompy do środka smarującego, jej zawór wylotowy znajduje się na kolektor frac otwiera się powoli — a nie zatrzaskuje — podczas gdy pompa jest doprowadzana do ciśnienia w układzie przed podłączeniem do kolektora. Ta procedura „miękkiego łączenia”, która trwa 10–30 sekund, zapobiega uderzeniu hydraulicznemu, które mogłoby wystąpić, gdyby pompa wysokociśnieniowa została nagle podłączona do kolektora przy innym ciśnieniu. Nowoczesne zautomatyzowane systemy kolektorów obejmują logikę wyrównywania ciśnienia zaworu wlotowego: zawór nie otworzy się całkowicie, dopóki różnica ciśnień na nim nie spadnie poniżej 500 psi, zapewniając płynną zmianę ciśnienia.
P5: Jakie certyfikaty powinien posiadać kolektor frac?
Odpowiednio certyfikowany kolektor frac powinien posiadać dokumentację potwierdzającą: zgodność z normami ciśnienia API 6A lub API 16C dla wszystkich komponentów znajdujących się pod ciśnieniem; raporty z testów materiałowych (MTR) identyfikujące wszystkie części znajdujące się pod ciśnieniem według ich ciepła i numerów partii; świadectwo próby hydrostatycznej podpisane przez wykwalifikowanego inspektora; certyfikaty testów wydajności zaworów; oraz, w stosownych przypadkach, dokumentacja zgodności NACE MR0175 dotycząca usług kwaśnych. Niektórzy operatorzy wymagają dodatkowo kontroli sprzętu przez stronę trzecią (TPEI) przez uznaną jednostkę kontrolującą przed rozmieszczeniem sprzętu w swoich lokalizacjach.
P6: Czym różni się kolektor szczelinowy od kolektora produkcyjnego?
Chociaż oba są systemami dystrybucji płynów, a kolektor frac i kolektor produkcyjny różnią się zasadniczo pod względem wymagań projektowych i serwisowych. A kolektor frac to tymczasowy system wysokociśnieniowy (10 000–20 000 psi) przeznaczony do krótkotrwałej, cyklicznej pracy pomp z płynami zawierającymi ścierny materiał podsadzający. Kolektor produkcyjny to stały system o niższym ciśnieniu (zwykle 1 000–5 000 psi) przeznaczony do ciągłego, ustalonego przepływu wytwarzanych węglowodorów. W kolektorach produkcyjnych priorytetem jest odporność na korozję i długotrwałe uszczelnienie; kolektor fracs traktuj priorytetowo ciśnienie znamionowe, odporność na erozję i szybką rekonfigurację pola.
Wniosek: Kolektor Frac jest podstawą każdej nowoczesnej operacji wykończeniowej
A kolektor frac to znacznie więcej niż pasywny kawałek rury — to hydrauliczne centrum dowodzenia szczelinowaniem hydraulicznym, a jego specyfikacja, konserwacja i obsługa bezpośrednio decydują o wydajności pracy, bezpieczeństwie personelu i jakości wykonania. Wybór odpowiedniego typu kolektora (jednostudzienkowy, suwakowy lub kombinowany), klasy ciśnienia (10 K, 15 K lub 20 K) i specyfikacji materiałowej dla formacji i warunków pracy to decyzja techniczna, która ma poważne konsekwencje pod względem kosztów i bezpieczeństwa.
Dane stanowią przekonujący argument za inwestowaniem w wysoką jakość kolektor frac sprzęt: kolektory zamków błyskawicznych skracają czas ukończenia NPT o 30–40%, zautomatyzowane systemy zaworów ograniczają liczbę incydentów związanych z kolektorami o ponad 60%, a programy konserwacji predykcyjnej wydłużają żywotność sprzętu o 20–35%. Ponieważ przemysł w dalszym ciągu dąży do zwiększenia liczby pomp, wyższych ciśnień uzdatniania i jednoczesnej pracy w wielu odwiertach, kolektor pękający staną się bardziej centralne — i bardziej wymagające technicznie — w stosie wyposażenia końcowego.
